山東潤祥葡萄水肥一體化

實施方案

本方案適合于葡萄、草莓、蔬菜等窄株距、小行距的作物。

2018 年8月

葡萄水肥一體化系統設計方案

一、設計目標

1、構建一個智能型、經濟型的葡萄滴灌施肥系統。該系統可通過田間電磁閥控制滴灌帶灌溉，從而達到建設高標準示范基地的目的。

2、設計一個灌溉施肥系統，實現水肥一體化系統；在大大節約人工的同時， 提高施肥效率，葡萄長勢均勻，品質優，商品率高。

二、基本資料

1、地形

本灌溉區地勢落差較大，地形為梯田式傾斜小塊，灌溉區內最高點與最低點落差最大可達 50m。灌溉區內種植由獼猴桃、香提、枇杷三種作物。獼猴桃 GPS 面積 4.8 公頃，即 73 畝；其他作物種植 GPS 面積 58 畝，由于灌溉區采用同一種灌溉方式來進行灌溉。獼猴桃的種植行距約為其他作物的一半，按約 2 米的行距鋪設滴灌帶，即綜合灌溉面積約合 130 畝。

2、水源

水源取自灌區自建水池。蓄水池可由降雨或提灌站引水補給，來水有保障。3、灌區范圍

整個灌區為不規則長楔形圖形，葡萄基地種植面積總和約 130 畝。4、電源

根據當?shù)厍闆r，灌區需 380/220V 灌溉電力線（電源電纜線由供方提供）。4、灌溉類型

該項目為室外ft地葡萄灌溉，要求滿足園區作物生長所需水分、肥料的同時， 兼顧調節園區溫濕度、降低病蟲害。葡萄采用滴灌帶+施肥（根部肥）方式進行灌溉。

三、設計依據

（一）設計依據

1、《節水灌溉工程技術規范》（GB T50363-2006）；

2、《噴灌與微灌工程技術管理規程》（SL 236-1999）；

3、《微灌工程技術規范》（SL 103-95）；

4.、《灌溉與排水工程設計規范》（GB 50288-99）

5、《農田灌溉水質標準》GB5084-92。

（二）滴灌工程技術參數選擇

根據以上規范、標準及國內外灌溉技術發展積累多年的經驗，技術參數設定： 1、節灌土壤濕潤比：P= 60%；

2、節灌水利用系數：h=0.95；

3、設計灌水均勻度：Eu≥90%；

4、設計濕潤深度： Z=0.3m；

5、設計日耗水強度：Ea=5mm/day。

四、灌水器選型及布置方式

1、di滴灌管布置及滴灌帶選型

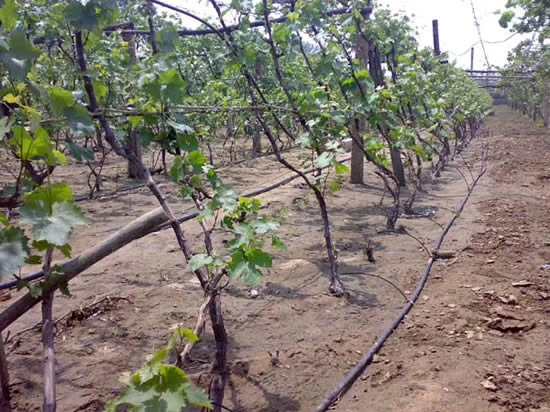

項目區葡萄種植制度為中等株行距，株距 1.5m×行距 2m；園區采取每行葡萄鋪設一條滴灌帶的毛管布置方式；滴灌帶全部采用壓力補償式滴灌帶，平地最長鋪設距離可達 120m，確保項目區溉施肥均勻，葡萄長勢均勻，果子商品率高。

2.、滴灌管參數說明

3、滴灌帶系統特點：

①灌溉均勻度超過 85%；

 ②壓力補償能力，即使滴灌帶長距離鋪設其首尾兩端出水仍然高度均勻；

③結構簡單，便于維護；

④灌溉水滴細，防止土壤板節及水流損失，創造良好的生產條件

五、灌水量計算

（一）滴灌供水量

葡萄為窄行距種植，株距 1.5m×行距 2m，葡萄根據品種不同根系深度約為60-100cm，為中、深根系作物，每?jī)尚衅咸巡贾靡粭l滴灌帶，經計算整個灌溉區有 27000 米滴灌帶，滴頭間距 0.3 米，每個滴頭流量為 1L/小時，則全灌溉區

每小時總用水量為 90 立方；灌溉區有約 80 畝地，則每畝地一小時供水量約為

1.125 立方；

（二）灌溉供水量

本設計灌溉日耗水強度：Ea=5mm/day。則一天一畝地用水量約為: 5×667=3335L/day，即每天一畝地耗水 3.335 立方。

（三）灌溉制度計算

1、每次灌溉延續時間計算：

因?yàn)榈喂嗝慨�地一小時供水量約為 1.125 立方，而作物每天一畝地耗水

3.335 立方，則每次灌溉延續時間為：

3.335/1.125=2.96 小時。加上施肥時間，每次灌水時間取 3 小時為佳。

2、輪灌組劃分

整個灌溉區用水量每小時總用水量為 90 立方，每次灌溉延續時間以 3 小時計，整個灌區完成一次灌溉最大供水量要 270 立方。根據水源供水能力、人工操作的方便性、滴灌均勻度控制和管網運行的合理性等綜合因素的考慮，從合理、經濟、適用及用戶的實際要求出發，將噴灌區共分為 4 個區域，每個區域用水量

為 22.5 立方/小時，考慮到使用和管理的方便性，將所有任意一個區域都組成 1 個輪灌組，共 4 個輪灌組，以每天工作 12 個小時計（晚八點到次日凌晨八點），一天內正好灌完，再兼顧壓力損失及水頭損失等原因，即灌溉系統供水量能達到 23 立方/小時以上，就能充分滿足灌溉用水的需要。

六、管道選擇

灌溉管道均采用國產優質耐老化防紫外線管材管件。主管采用通過主管道采用 PE 給水管，管徑為Ø 110、9063 規格；支管采用 PE 給水管，管徑為Ø50、40； 毛管采用 PE 管，管徑為Ø16。首部系統采用 UPVC 灰管安裝（約 12 米）。

七、首部樞紐

首部樞紐要求有一處 3 米×4 米×2.8 米的使用控制室（控制室可磚墻結構， 可彩鋼棚避雨結構）。供方協助選擇及設計，建設費用有業主負責。

（一）管道泵增壓系統

采用高位水池自壓滴灌，利用水的重力進行滴灌。滴灌首部進水口和水池的落差在 1.5 米以上。

（二）速復合式自動進排氣閥

自動進排氣閥用于及時排除管道中的空氣，防止爆管。自動進排氣閥特點

設計上精益求精，性能上出類拔萃 ，體現進排氣閥的最高技術成果。連續動作，進排氣迅速，最大限度確保

系統安全運行。用于需大量進排氣的場合，如水泵與過濾站，主管線上及主管線末端等處。用于管網的高位點及分水主管的上游。此進排氣閥具有防紫外線耐老化，耐化學品腐蝕，經久耐用。本次設計選用以色列進口 1″全自動進排氣閥。

功能

（1） 排氣功能：在管線充水時，通過排氣閥大量、快速排出管道內的氣體

（排氣速度可根據系統情況調整），減小充水過程的氣體對流體的阻滯，使管線充水過程平穩、安全。

（2） 補氣功能：在管線排空過程中，通過大量、快速補氣避免在管線內因流體高速排空而形成負壓，造成管線損壞，維護整個系統安全。

（3） 自動微量排氣功能：在管線正常運行過程中，自動排出從流體中逐漸析出的空氣，提高管線流體傳輸效率，有效避免由于管線內空氣在高點處聚集成氣囊。

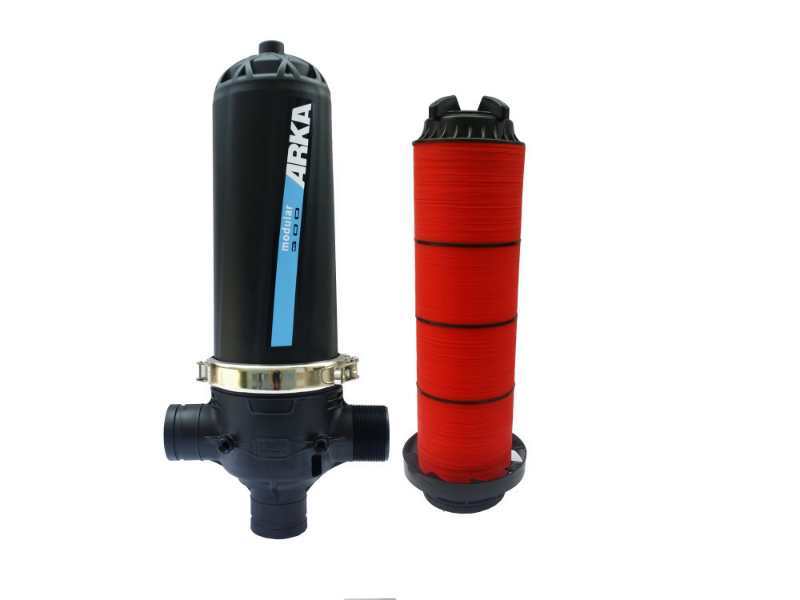

（三）過濾設備

考慮到本項目水源為露天蓄水池，水體含有雜質及其他藻類懸浮物，本灌溉系統選用半自動式疊片過濾器進行過

濾，確保系統無堵塞。疊片過濾器采用進口品牌，用于過濾掉 120 微米以上的各種雜質，設計流量為 35 T/h。過濾器選用美國進口的疊片式過濾 器，過濾精度 130 微米，規格為 2"， 兩個過濾器并聯組成 TK2"×3 疊片過

濾器組。過濾效率遠優于諸如網式過濾器等其它設備。可在苛刻的條件下工作， 同時長期使用沒有耗材。

疊片過濾器工作原理

許多兩面帶有正三角形溝槽的盤片相疊構成如圖示的中空?qǐng)A柱體為疊片過 濾濾芯。上下兩片緊貼的槽形疊片形成無數道雜質顆粒無法通過的濾網，總厚度相當于３０層普通濾網而過流能力高于濾網１０倍。疊片材質是優質工程塑料， 耐磨性極高且壽命可超過１５年。

在過濾時，過濾疊片通過彈簧和流體壓壓緊，壓差越大，壓緊力越強。保證了自鎖性高效過濾。液體由外緣通過溝槽流向疊片內緣，經過 18-32 個過濾點， 從而形成獨特的深層過濾。過濾結束后通過手工或液壓使疊片之間松開進行手工清洗或自動反沖洗。自動反沖洗，反沖洗耗水為處理水量的 0.5%；對懸浮物、微生物、藻類、黏性物的去除非常有效。

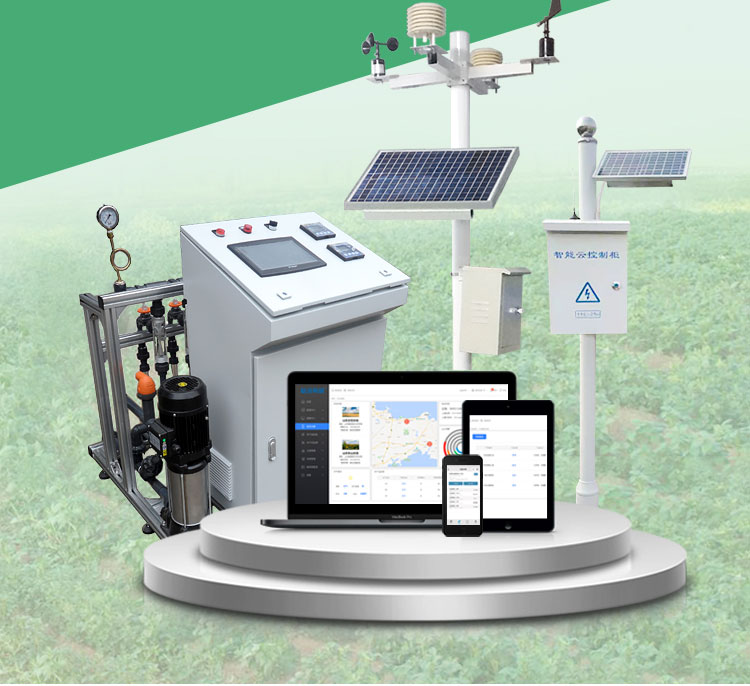

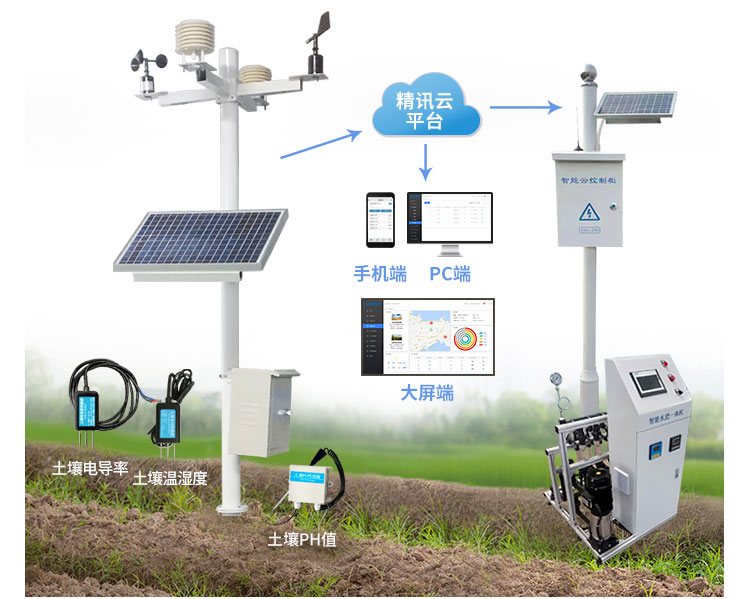

（四）水肥一體機

水肥一體機功能：借助水路壓力系統，將可溶性固體或液體肥料，按照土壤養分含量和農作物種類的需肥規律、特點，配兌成的肥液再與灌溉水一起，通過可控管道系統供水、供肥，使水肥相融后，通過管道和滴頭形成滴灌、均勻、定時、定量，浸潤作物根系發育生長區域，使主要根系土壤始終保持疏松和適宜的含水量，同時根據不同的蔬菜的需肥特點，土壤環境和養分含量狀況；蔬菜不同生長期需水，需肥規律情況進行不同生育期的需求設計，把水分，養分定時定量，按比例直接提供給作物。

（五）灌溉控制器

8 站可編程交流灌溉控制器，模塊化結構，標準 8 站輸出，最多可擴展至 24 站。該控制器操作界面友好，安裝與使用極其簡單，特別適用于農業灌溉、園林灌溉、苗圃灌溉、溫室大棚的自動灌溉、別墅自動灌溉、屋頂花園或陽臺自動灌溉、公路綠化自動灌溉、定時驅鳥設備的自動開啟、或廢水灌溉項目等。

主要性能

控制器可連接繼電器控制水泵或主閥

每個閥門可編入A、B、C 三個程序，如果三個程序時間重疊，那么按 A、B、C 順序運行。

每次灌溉時間：1 分鐘到 9 小時可調

按每周循環灌溉模式中，每個閥門每天可灌溉 4 次可手動運行單個程序與單個閥門

灌水補償功能可增減灌溉運行時間，而不影響其它設置可連接傳感器使用，如雨量傳感器或土壤濕度開關等 雨天延遲 1 到 99 天可調

標配施肥程序功能，可用于每個閥門，滿足專業灌溉需要帶閥門測試功能

輔助程序 X 用于庭院定時照明與水景設施自動運行控制永久程序記憶功能

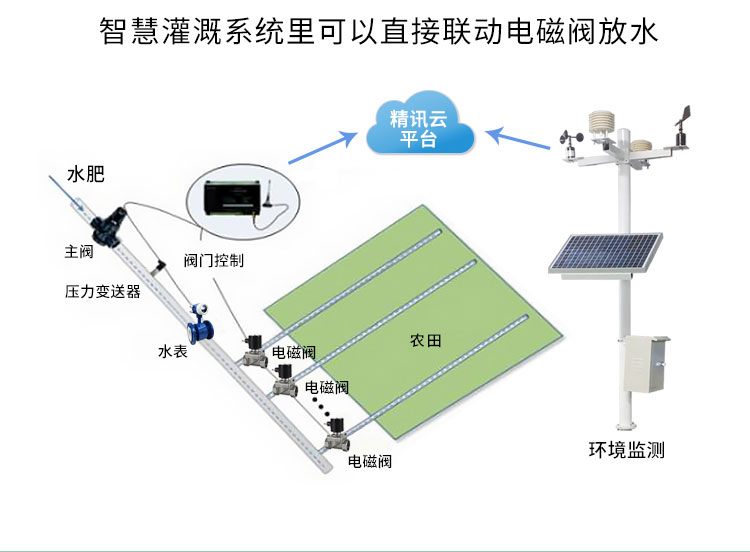

（六）灌溉電磁閥

Bermad 電磁閥超高過流量，最低的水頭損失，以一頂二。隔膜驅動控制高流量型閥門，由外接水壓、氣壓或電磁信號控制其開閉。工業耐用玻璃纖維增強尼龍材質，工業級的結構設計和制造標準，可用于極端惡劣的工作環境如化學腐蝕介質與高度氣蝕環境等。

主要用于農業與園林灌溉、水處理系統、礦ft堆浸、給水工程等。產品特點：

關閉時無震動與水錘

全通徑閥體，無阻隔閥口動作平緩，調壓精確

低壓條件下也能正常工作可水平或豎直安裝。

可選型號：基本控制閥電磁控制閥水力控制減壓閥電磁控制減壓閥。

工作壓力范圍:0.5-10bar 最高工作溫度:80℃

可選接口：如螺紋，法蘭，PVC 快速接頭，卡槽等

口徑為 2"、3"、4"、6"(DN50mm、80mm、100mm、150mm)。

八、設計詳細料單及預算

略。
