成都市3000畝花椒水肥一體化設計方案

編 制 單 位 ：山東潤祥塑膠有限公司

檔 案 編 號 ：RX-19-0403

（一）編制說明

公司經過認真研究相關紀要及文件要求，仔細考察工程現場，對工程所處位置的交通、結合我公司多年的施工經驗和目前的施工技術，組織編制了本施工組織設計。在本工程組織設計編制中，充分考慮了各關鍵工序和重點工序及相互間的銜接與協調的可行性，及其相應的施工技術方案和工藝操作方法，本工程現場的特點，山嶺地形和交通情況可能對本工程產生影響，都作了充分的估計和準備。 確保在工期內完成本工程的施工，力爭工程質量?jī)?yōu)良。

（二）編制依據

1、相關紀要及文件要求

2、微噴工程設計圖紙

3、工程現場踏勘及調查情況；

4、本公司近年來承建類似工程的施工經驗；

5、國家及地方相關施工驗收規范；

（三）編制原則

1、遵循紀要和文件的各項條款；

2、遵循設計和驗收標準的原則，力爭優良工程；

3、根據實際情況和我公司施工能力，確保施工組織設計的可行性，先進性和合理性。

4、按照“項目法施工”的原則。

1、構建一個高水平的智能化灌溉系統，實現水肥一體化的同時，可謂現代農業信息化，為諸城市發展效益農業提供有力的保障。

2、構建一個高均勻度的微噴施肥系統，確保高優產品率；

3、建設一個操作簡易和維護成本低廉的水肥系統，確保把該系統建成投資回報率高的生產型微噴系統。

二、基本資料

 1、水源

   自建三個蓄水溝，蓄水池由降雨或河水引水補給，河水由保障。

 3、灌區范圍

   整個灌區為不規則山地，項目地分為三個區域，總區域面積約3000畝。

 4、動力

   灌區需要提供100Kw以上的380v的灌溉動力線路

 5、灌溉類型

   該項目為室外山嶺微噴，要求灌溉系統滿足果樹成長所需水分、肥料。我們建議采用PE管+28cm噴藥器，確保水肥一體化系統平穩、高效的運行，達到自控、水肥一體化的目標。

二、灌溉田間管網布置

 1、水源

   項目區利用蓄水池進行供水，蓄水池可由自然降水或湖水提灌到水池中進行補給，水源水量及水質皆有保障。根據諸城地區的水文條件和園區的用水量。

 2、灌水器的選型

   田間毛管采用單行直線布置，每行果樹下用一行20毛管，20毛管地埋，每顆果樹下布置一個噴藥器，每個噴藥器配備30cm長的φ5導流管，灌水器為調節式噴藥器。施肥灌溉均勻，噴藥器流量40-60L/h，正常工作壓力0.15-0.4MPA。

1、首部樞紐設計

1）過濾器的選擇：本工程水源為露天蓄水池，水質較差，因而選擇在蓄水池前加離心過濾器一臺。

2）由于園區采用微噴，建議在蓄水池處加反沖洗過濾器設備。

2）控制閥門：減壓閥、閘閥、壓力表、進排氣閥、相關配件。

減壓閥：壓力波動或次生水錘。閥體為鑄銅材質，耐酸堿潮濕腐蝕，正常耐壓標準最低為16bar，無腐蝕損壞，閥門動作壓力值連續可調，調節范圍為0.07-1.0MPa。

自動進排氣閥：液體在管內流動，管內始終不能安全充滿，特別在水泵抽水時，常抽入空氣，造成噴藥器噴射時時段時續，同時降低管內壓力，使灌溉均勻度降低，特別是灌溉片區啟動的瞬間，壓力極大，不及時排除管道內多余的空氣，可能造成管道爆管。，

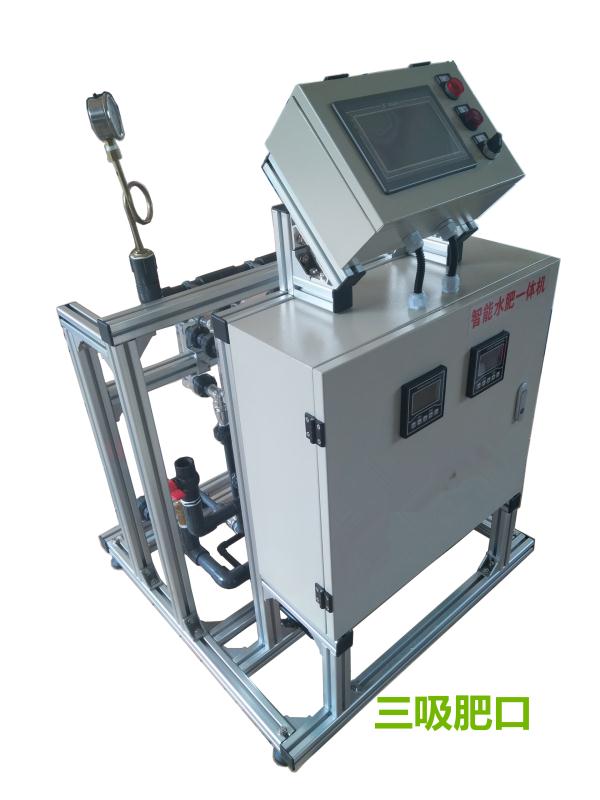

 3、全自動智能施肥機的選擇

園區3000畝，分為3個大片區，建議采用我公司的施肥機進行每個片區的輪流灌溉。施肥機性能特點如下：

標配三路施肥通道，可以根據客戶需求進行擴展；

水肥一體機功能：借助水路壓力系統，將可溶性固體或液體肥料，按照土壤養分含量和農作物種類的需肥規律、特點，配兌成的肥液再與灌溉水一起，通過可控管道系統供水、供肥，使水肥相融后，通過管道和噴藥器形成微噴、均勻、定時、定量，浸潤作物根系發育生長區域，使主要根系土壤始終保持疏松和適宜的含水量，同時根據不同的蔬菜的需肥特點，土壤環境和養分含量狀況；蔬菜不同生長期需水，需肥規律情況進行不同生育期的需求設計，把水分，養分定時定量，按比例直接提供給作物。
