編 制 單 位 ：山東潤祥塑膠有限公司

檔 案 編 號 ：HF-21-0206

2021年2月6日

（一）編制說明

公司經過認真研究相關紀要及文件要求，仔細考察工程現場，對工程所處位置的交通、結合我公司多年的施工經驗和目前的施工技術，組織編制了本施工組織設計。在本工程組織設計編制中，充分考慮了各關鍵工序和重點工序及相互間的銜接與協調的可行性，及其相應的施工技術方案和工藝操作方法，本工程現場的特點，山嶺地形和交通情況可能對本工程產生影響，都作了充分的估計和準備。 確保在工期內完成本工程的施工，力爭工程質量優良。

（二）編制依據

1、相關紀要及文件要求

2、滴灌工程設計圖紙

3、工程現場踏勘及調查情況；

4、本公司近年來承建類似工程的施工經驗；

5、國家及地方相關施工驗收規范；

（三）編制原則

1、遵循紀要和文件的各項條款；

2、遵循設計和驗收標準的原則，力爭優良工程；

3、根據實際情況和我公司施工能力，確保施工組織設計的可行性，先進性和合理性。

4、按照“項目法施工”的原則。

1、構建一個高水平的智能化灌溉系統，實現水肥一體化的同時，可謂現代農業信息化，為寧波市發展效益農業提供有力的保障。

2、構建一個高均勻度的噴灌施肥灌溉系統，確保高優產品率；

3、建設一個操作簡易和維護成本低廉的水肥系統，確保把該系統建成投資回報率高的生產型滴灌系統。

二、基本資料

 1、水源

   自備一個9850平方米的魚塘，魚塘由降雨或河水井水引水補給，井水由保障。

 3、灌區范圍

   整個灌區為不規則地形，項目地分為兩個大片區，總區域面積約250畝。

 4、動力

   灌區需要提供50Kw以上的380v的灌溉動力線路

 5、灌溉類型

   該項目為室外噴灌，要求噴灌系統滿足作物成長所需水分、肥料。我們建議采用PE管+1.2米立桿噴頭，確保水肥一體化系統平穩、高效的運行，達到自控、水肥一體化的目標。

二、灌溉田間管網布置

 1、水源

   項目區利用魚塘進行供水，魚塘可由自然降水或井水水提灌到魚塘中進行補給，水源水量及水質皆有保障。根據諸寧波地區的水文條件和園區的用水量。

 2、噴頭的選型

   田間毛管采用單行直線布置，每5米布置一行40毛管，40毛管露天鋪設（可適當掩埋延長使用壽命），每條40毛管第一個（尾部最后一個）噴頭布置距離為2.5-3米，中間噴頭布置間隔為5米，每個滴頭配備1.2米長的pvc立桿，1.2米φ8pvc新料噴灌管，噴頭為旋轉式四分噴頭。施肥灌溉均勻，噴頭流量350L/h-500L/h，正常工作壓力0.15-0.4MPA。

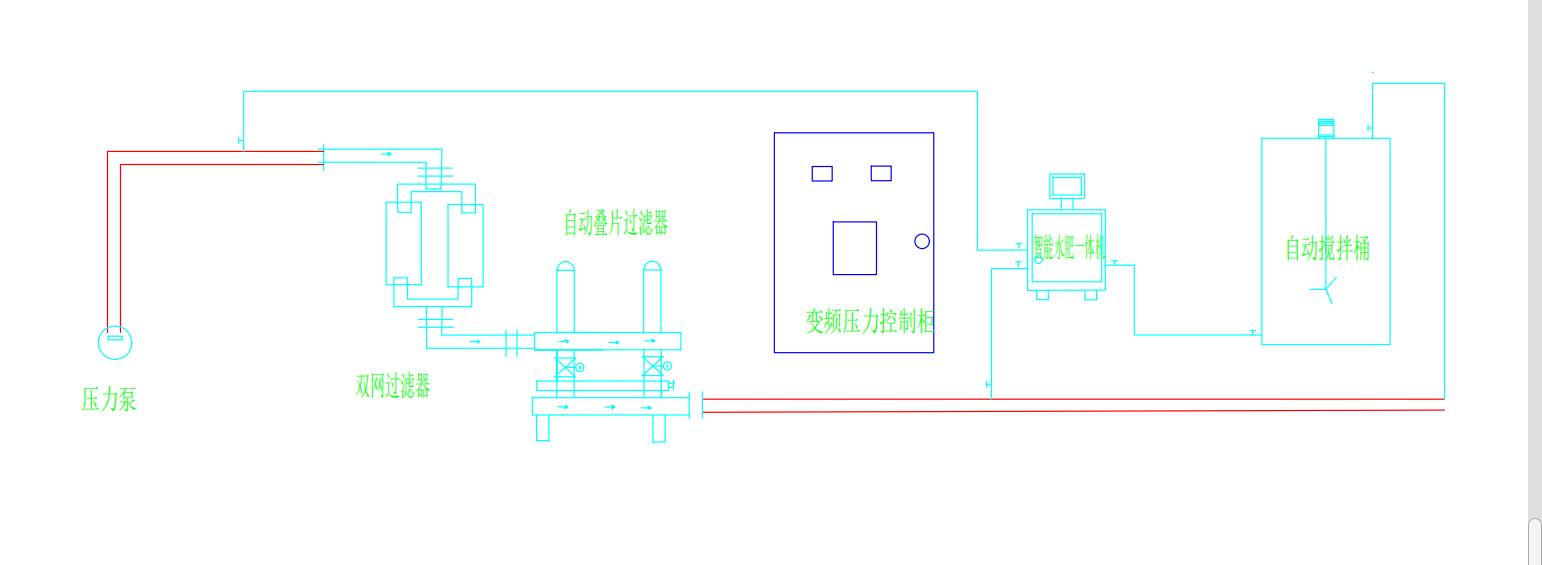

1、首部樞紐設計

1）過濾器的選擇：本工程水源為露天魚塘，水質較差，因而選擇在魚塘前加雙網過濾器一臺。

2）由于園區采用噴灌，建議在泵房處安裝反沖洗過濾器設備進行過濾來滿足噴灌用水的過濾要求與精度，灌溉園區面積為250畝，面積較大建議安裝變頻壓力控制柜來控制各個噴灌區的工作壓力來達到噴灌的最大使用效果。

3）控制閥門：閘閥、壓力表、進排氣閥、相關配件。

自動進排氣閥：液體在管內流動，管內始終不能安全充滿，特別在水泵抽水時，常抽入空氣，造成滴頭噴射時時段時續，同時降低管內壓力，使灌溉均勻度降低，特別是灌溉片區啟動的瞬間，壓力極大，不及時排除管道內多余的空氣，可能造成管道爆管。，

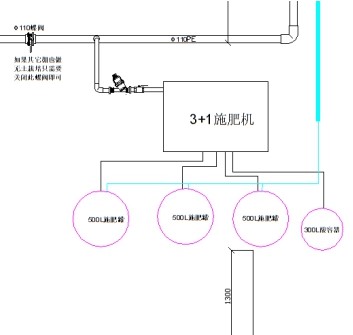

 3、全自動智能施肥機的選擇

園區250畝，分為2個大片區，建議采用我公司的施肥機進行每個片區的輪流灌溉。施肥機性能特點如下：

水肥一體機功能：借助水路壓力系統，將可溶性固體或液體肥料，按照土壤養分含量和農作物種類的需肥規律、特點，配兌成的肥液再與灌溉水一起，通過可控管道系統供水、供肥，使水肥相融后，通過管道和滴頭形成滴灌、均勻、定時、定量，浸潤作物根系發育生長區域，使主要根系土壤始終保持疏松和適宜的含水量，同時根據不同的蔬菜的需肥特點，土壤環境和養分含量狀況；蔬菜不同生長期需水，需肥規律情況進行不同生育期的需求設計，把水分，養分定時定量，按比例直接提供給作物。

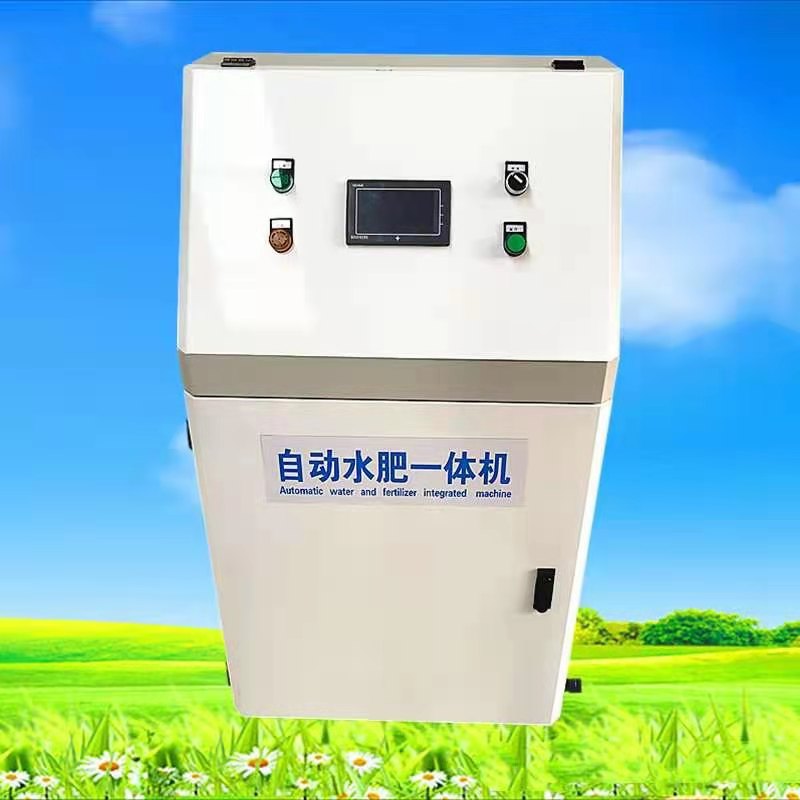

標配噴灌用全包裹式單通道高壓水肥機，可以根據客戶需求進行擴展；

水肥一體機功能：借助水路壓力系統，將可溶性固體或液體肥料，按照土壤養分含量和農作物種類的需肥規律、特點，配兌成的肥液再與灌溉水一起，通過可控管道系統供水、供肥，使水肥相融后，通過管道和滴頭形成滴灌、均勻、定時、定量，浸潤作物根系發育生長區域，使主要根系土壤始終保持疏松和適宜的含水量，同時根據不同的蔬菜的需肥特點，土壤環境和養分含量狀況；蔬菜不同生長期需水，需肥規律情況進行不同生育期的需求設計，把水分，養分定時定量，按比例直接提供給作物。

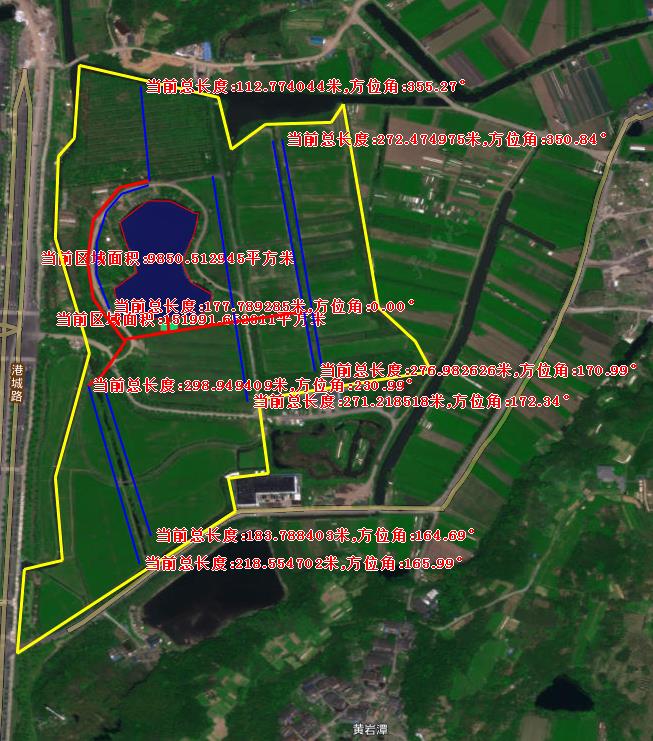

噴灌管線布置示意衛星
